华都中心项目

项目类型:酒店、办公

项目地点:北京市

项目规模:22.91万㎡

设计时间:2012 - 2013

竣工时间:2017年9月

建设方:泰鸿集团

设计团队:KPF、TAAA、PB、CADG等20多家

建造团队:中建八局

获奖情况:北京市第十七届优秀工程设计BIM单项奖;2013 创新杯—建筑信息模型(BIM)设计大赛“最佳BIM工程设计奖项 ”、“最佳BIM协同设计奖项 ”

项目概况

华都中心项目

华都中心坐落于北京市西三环西侧,属于燕莎商圈核心区域。北临新源南路,西临三里屯路,南望亮马河,东侧与昆仑公寓及昆仑饭店毗邻。

规划用地总面积:27,312.25㎡;总建筑面积:229,107㎡;建筑层数:地上22层/地下4层;建筑物限高: 100米。

整个项目包括5A级写字楼、宝格丽精品酒店及、多层美术馆以及相关配套服务设施。

项目特色

一、工程项目

1.复杂

a) 功能:大型城市综合体 b) 形体:异形,多斜角、曲面空间



华都中心项目

华都中心项目

华都中心项目

2.规模

a) 建筑面积: 229,107㎡ b) 建筑层数: 地上22 / 地下4

3.多方合作

a) 合作方: 20家 b) 团队: 60人

华都中心项目

二、BIM应用:

1.管理

a) 外部顾问团队庞大,前期各方沟通不畅; b) 业主对工程优质管控;

2.全专业 全过程

本设计在施工图阶段进入全专业BIM设计,除外立面幕墙外,全部由CADG主责设计。



BIM技术应用

一、BIM流程管理

1.BIM项目部署策划

华都中心项目


2.BIM管理组织实施



华都中心项目

华都中心项目

华都中心项目

华都中心项目



3.合理对待检查结果

华都中心项目

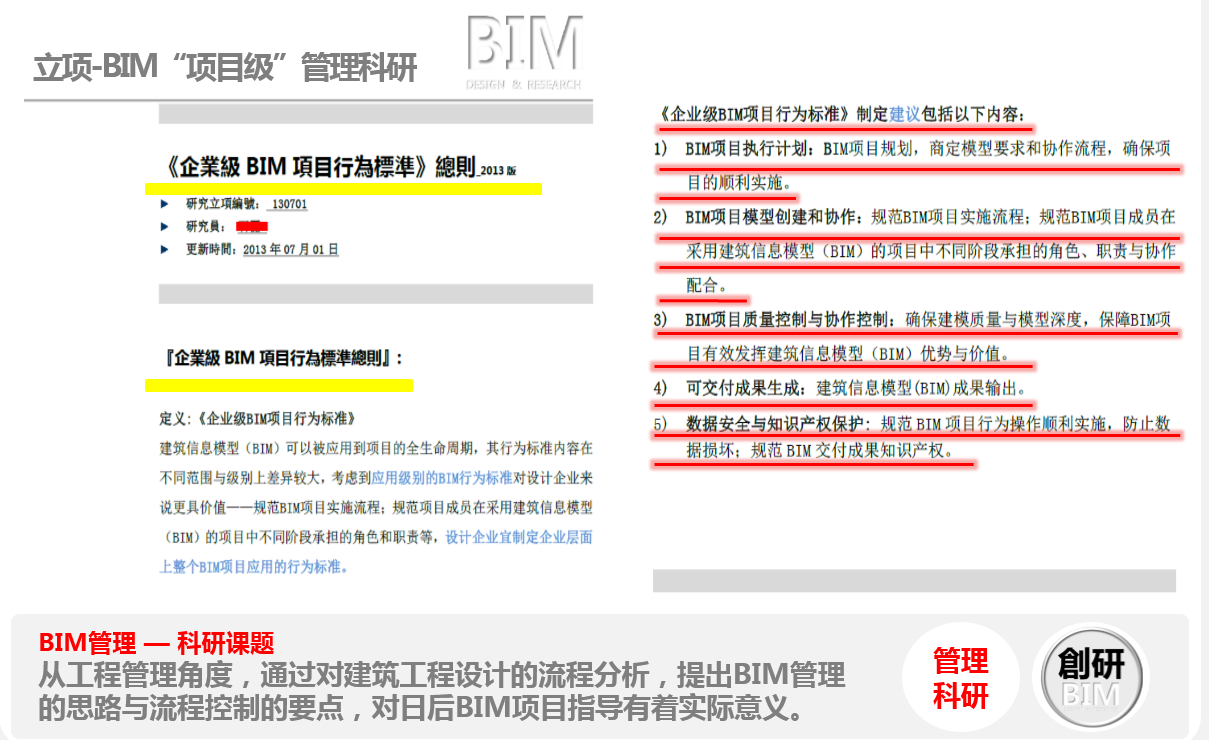

4.优化项目级管理组织

华都中心项目

华都中心项目



二、BIM工程技术

1.应用软件

华都中心项目


2.协同设计



华都中心项目

华都中心项目

华都中心项目

华都中心项目

华都中心项目

华都中心项目

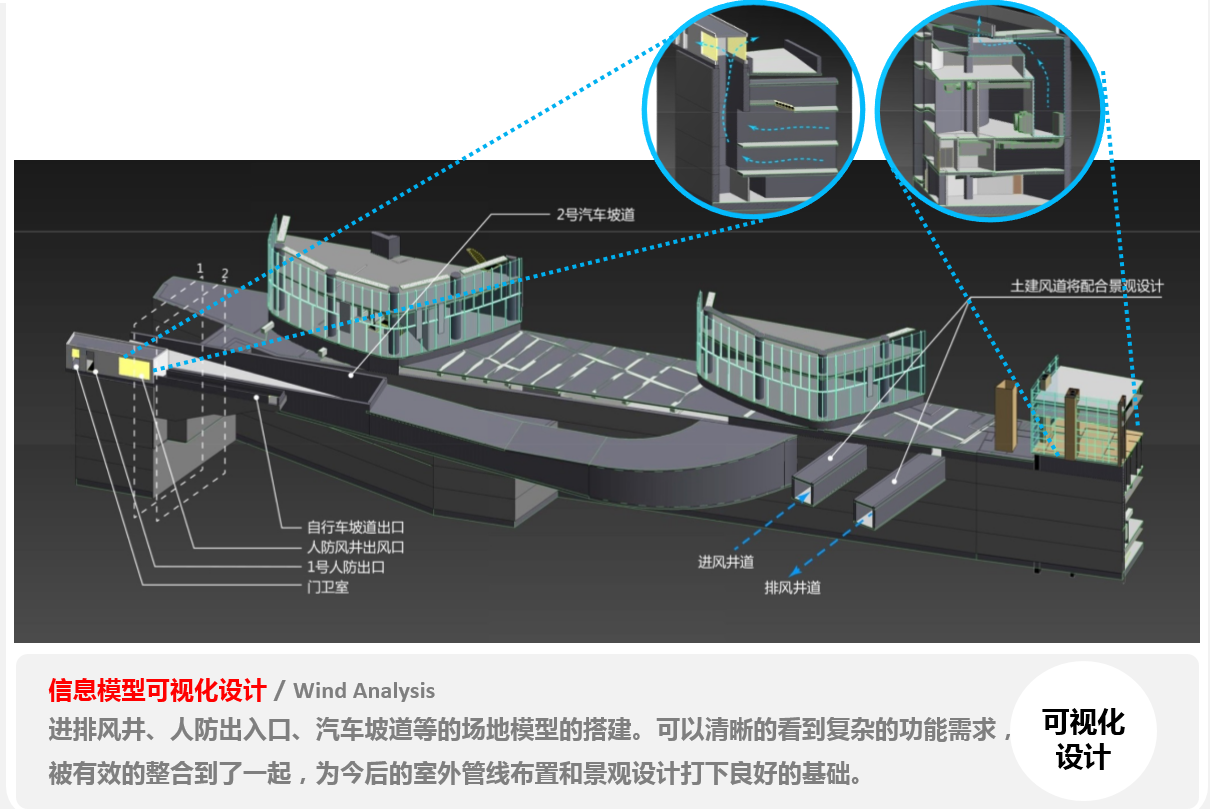

3.空间优化及精细化设计

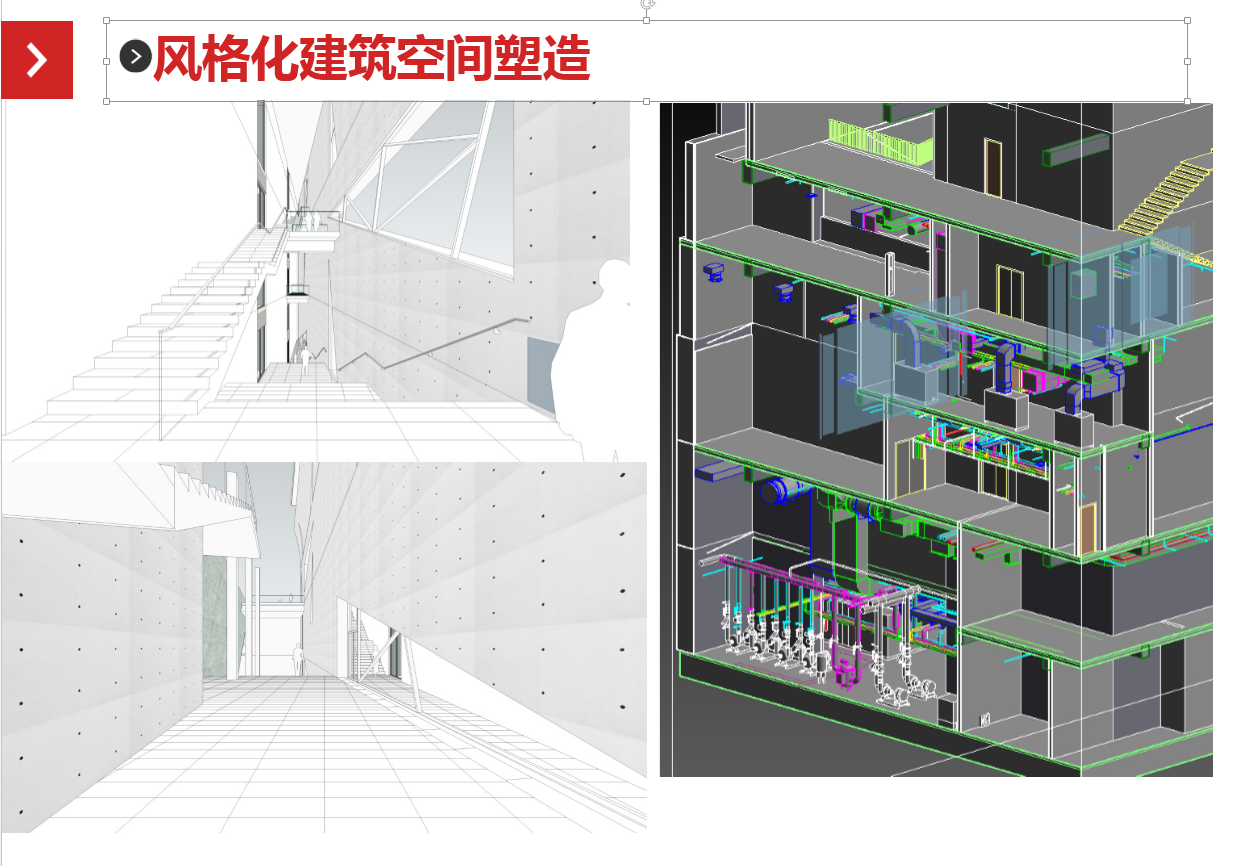

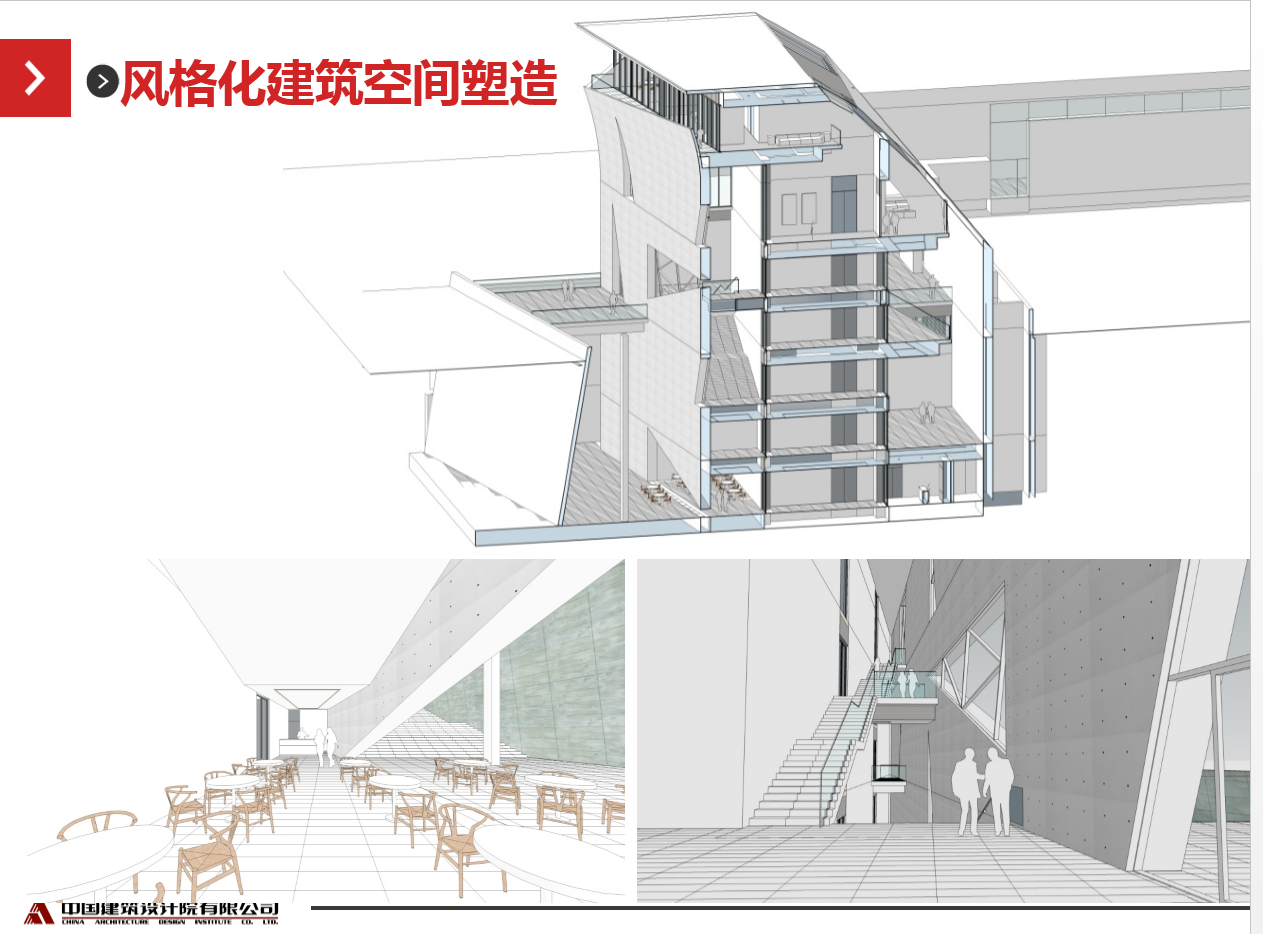

1)风格化空间塑造

华都中心项目

华都中心项目

华都中心项目

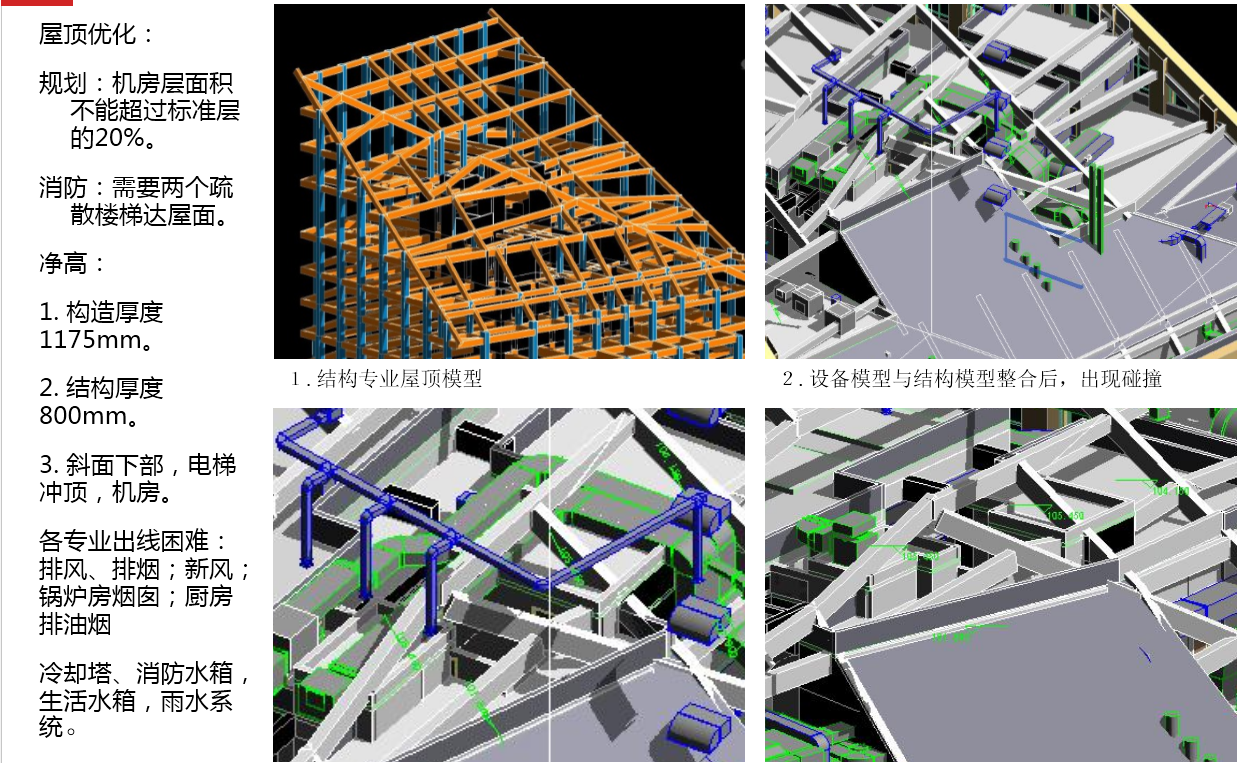

2)整合各专业成果,优化空间

华都中心项目

华都中心项目

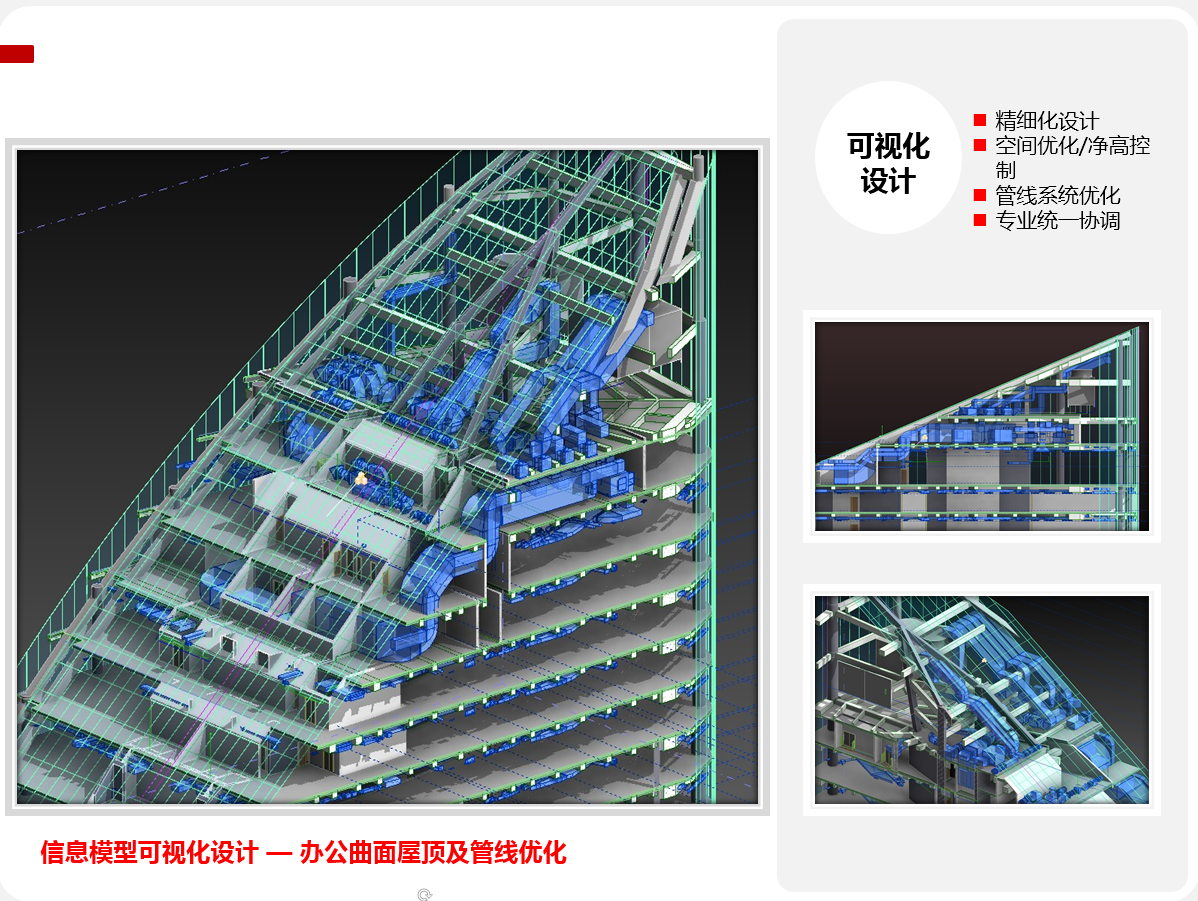

3)精细化设计

华都中心项目

华都中心项目

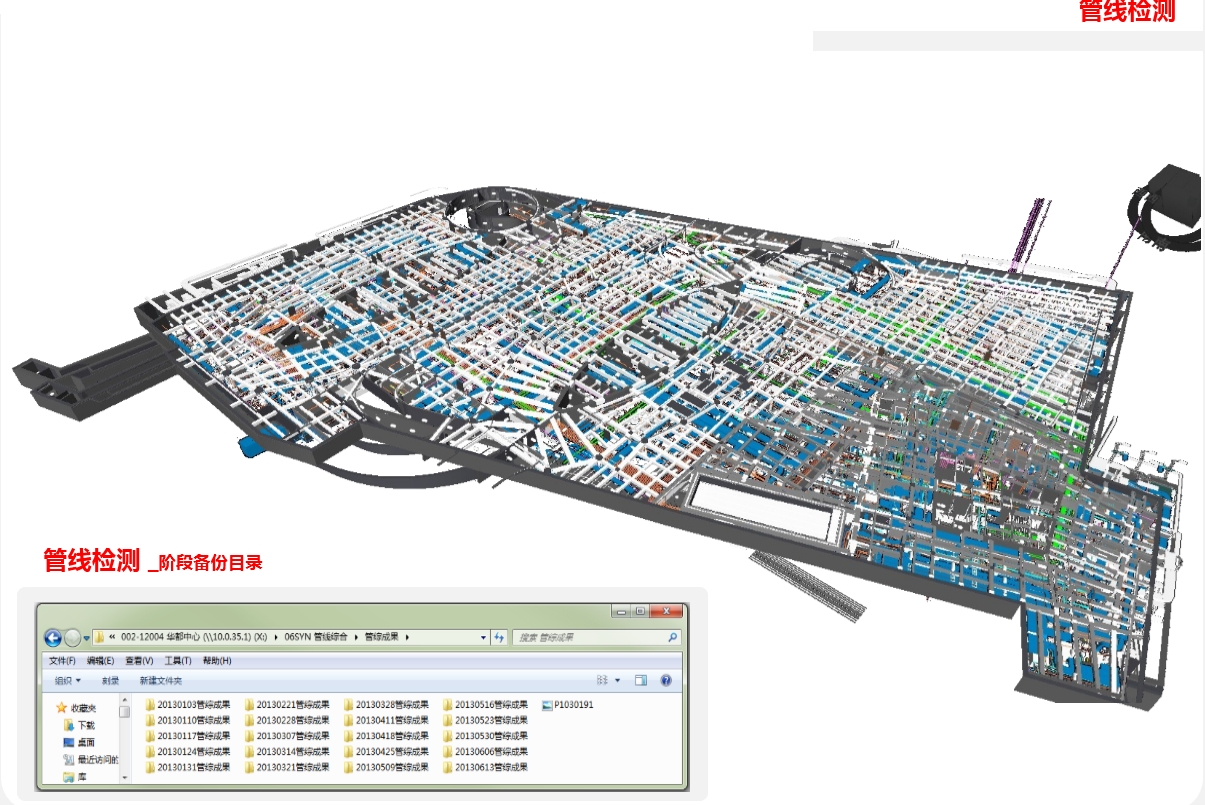

4.管线综合

华都中心项目

华都中心项目


BIM项目应用总结

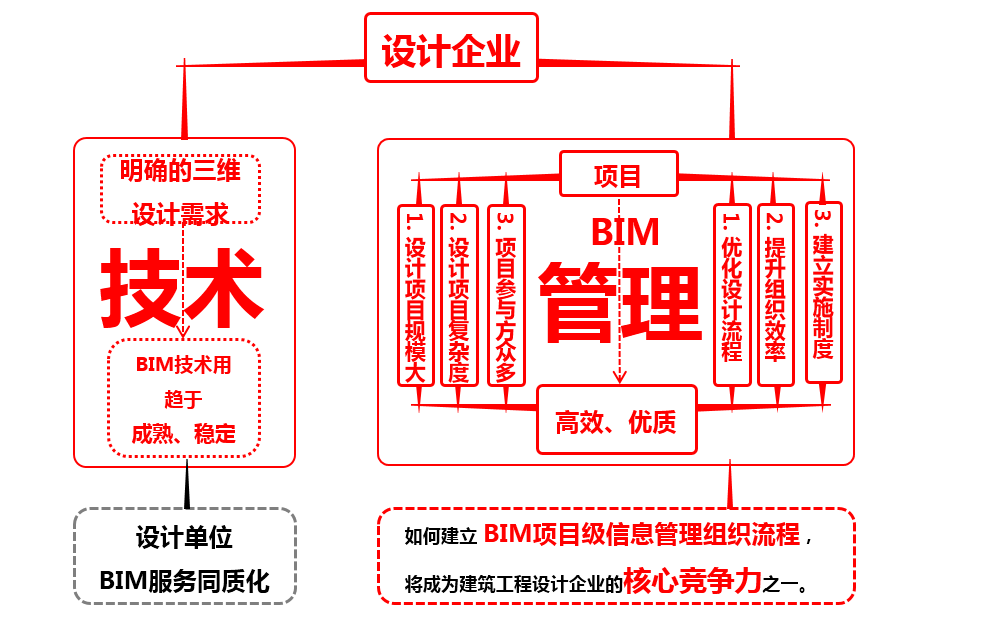

1.BIM是有效的设计项目管理工具

华都中心项目

2.实施BIM设计的前期部署至关重要

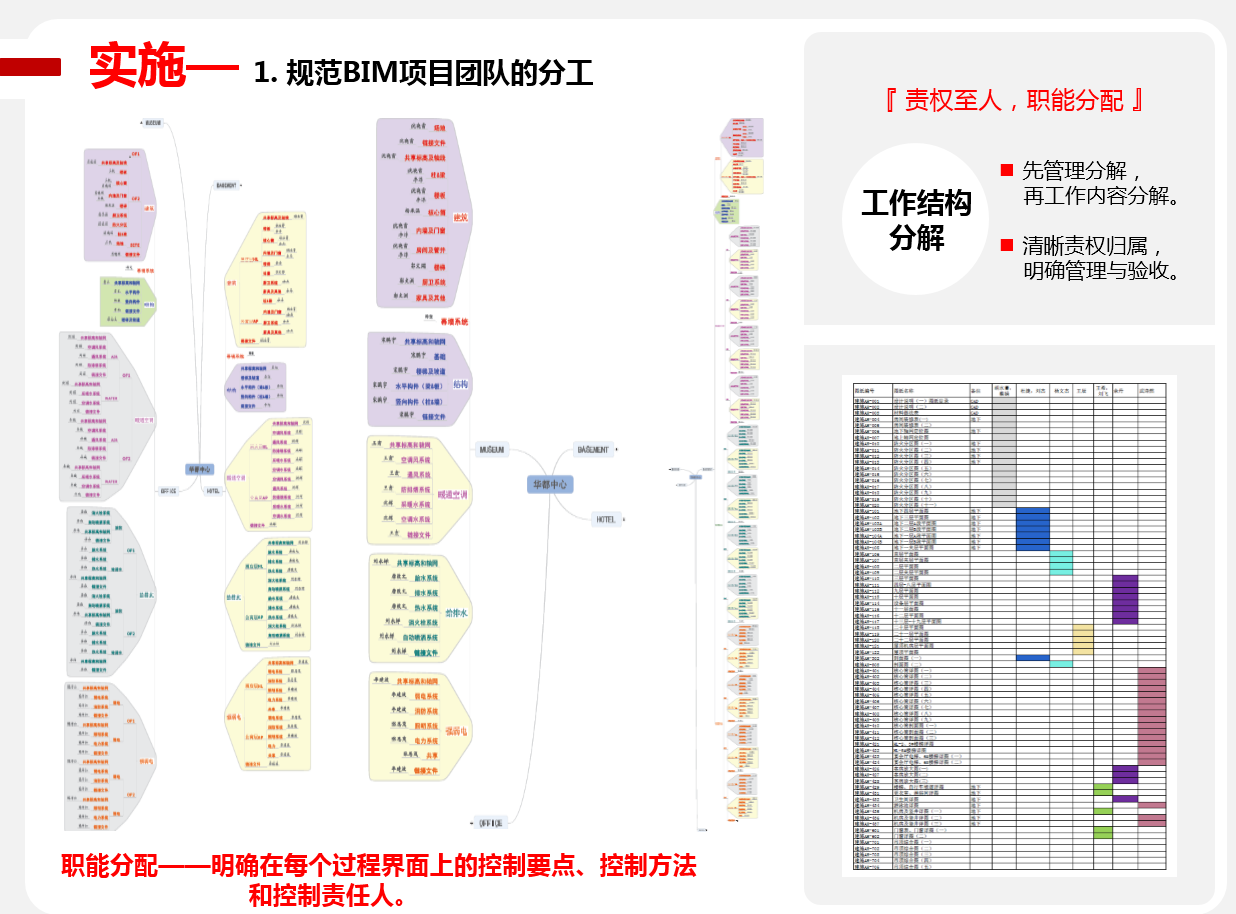

1)划分BIM项目设计团队的分工,落实到人

2)明确BIM项目各阶段内容

3)规范BIM项目模型深度(详细)等级

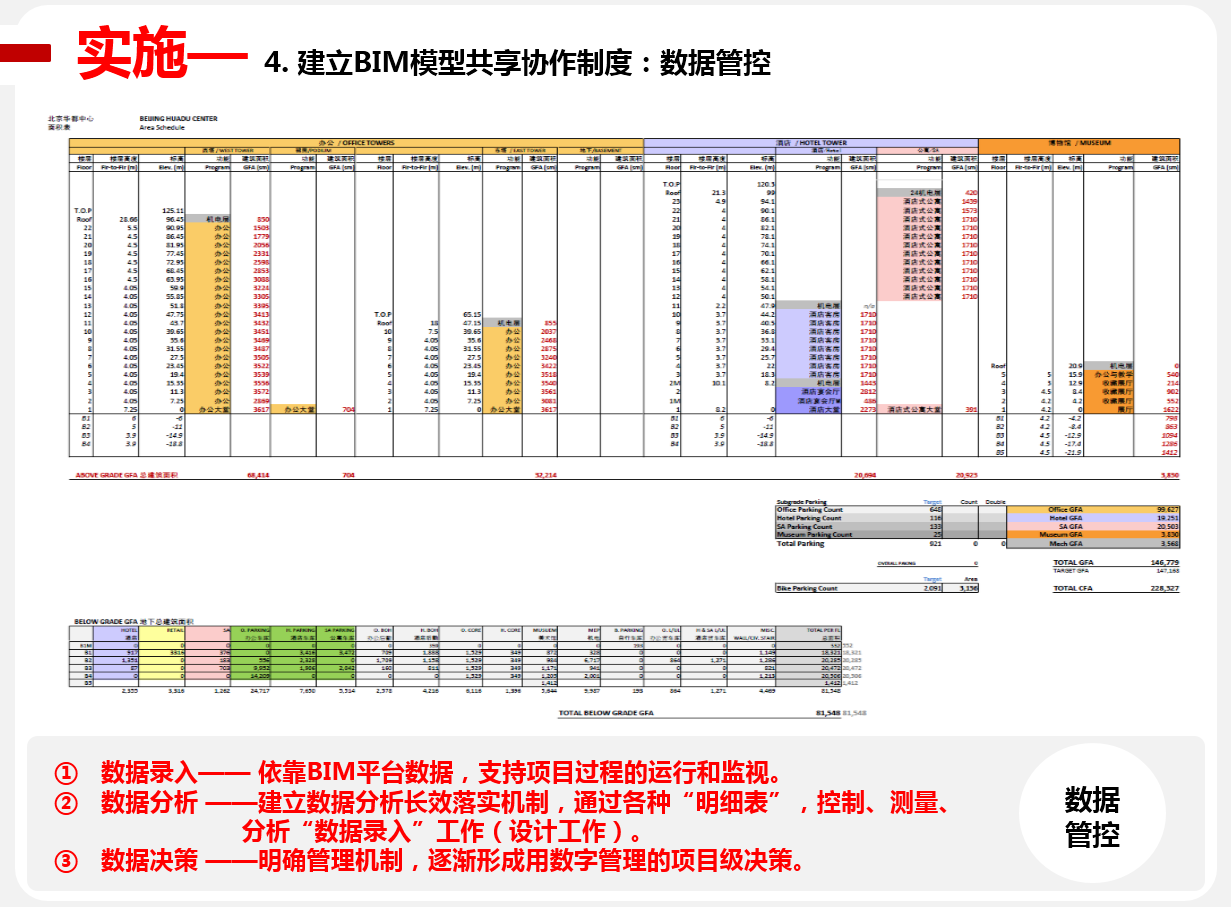

4)建立BIM模型共享协作制度(相关利益方)

5)控制BIM模型文件的大小

3.BIM设计对软件及设计平台的要求高

1)充分考虑所选用软件的优势劣势

2)准备好硬件配备及网络环境

3)掌握软件间数据交互的规则

4)定制有效的协同平台

5)应做好设计人员的软件培训
