盈嘉广场综合体项目

时间:

2022-06-23

来源:

项目类型:办公

项目地点:四川省成都市

项目规模:4.6万㎡

设计时间:2014 - 2015

竣工时间:2017年12月

建设方:四川川发瑞丰投资股份有限公司

设计团队:BIM设计研究中心

项目概况

本项目位于成都市,整个项目由办公楼、地上商业、地下商业及停车楼组合而成。项目总建筑面积约4.6万平方米。

本项目用地紧张,依据规划要求退让各种建筑控制线后,可供利用的土地面积很少,需要做精确且紧凑的设计。

项目特色

1) 全专业、全过程(方案设计、初步设计、施工图设计)BIM设计项目。

2) 现有地铁上超高层建筑—结构设计难度大。

3) 钢结构的超高层项目,全面尝试BIM在钢结构建筑中的使用。

4) 土建一体化,机电一体化全专业、全过程BIM设计。

5) 尝试全专业在虚拟机上进行设计——进展顺利。

6) 全专业依照BIM设计协同流程安排进度、进行设计, 每个节点都得到了保证。

7) 应用完整自主开发BIM设计软件工作。

8) 产业链上下游BIM信息传递、维护与深化。

盈嘉广场综合体项目

BIM技术应用

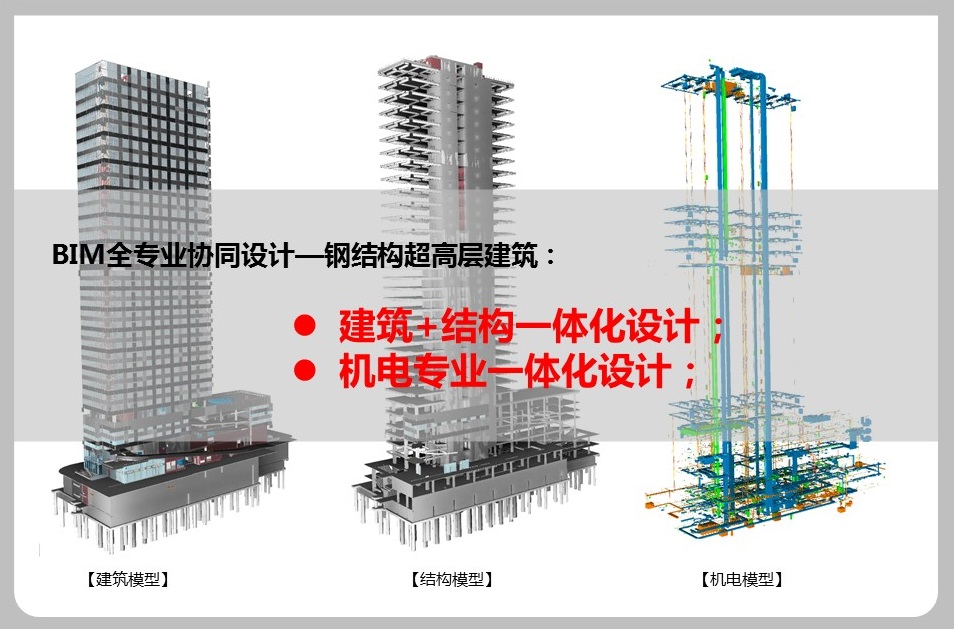

1) 钢结构超高层建筑BIM全专业协同设计:土建一体化、机电一体化

盈嘉广场综合体项目

2) BIM信息模型与设计图纸一致性


盈嘉广场综合体项目

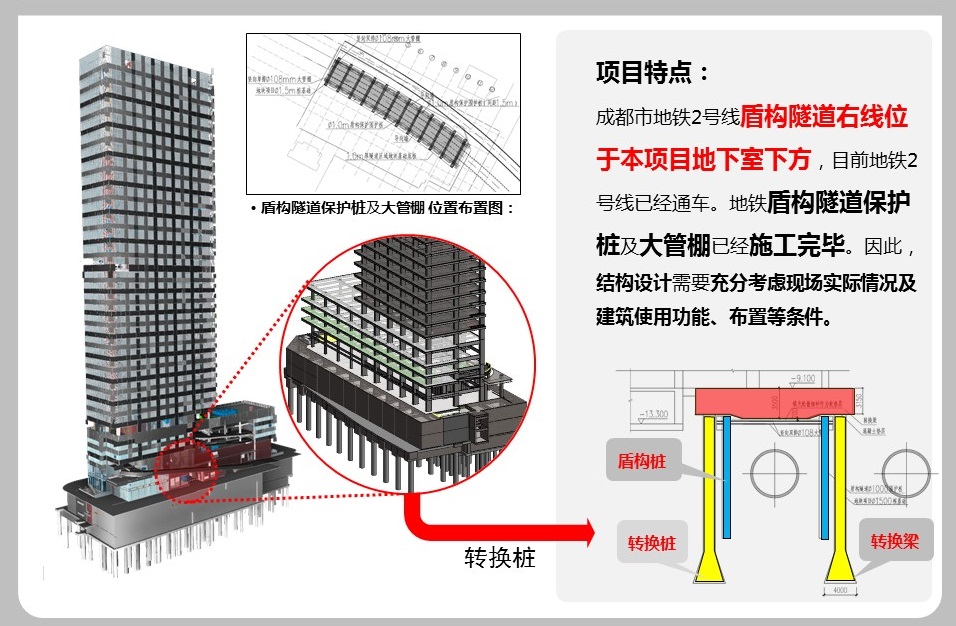

3) 复杂结构精细化BIM设计


盈嘉广场综合体项目

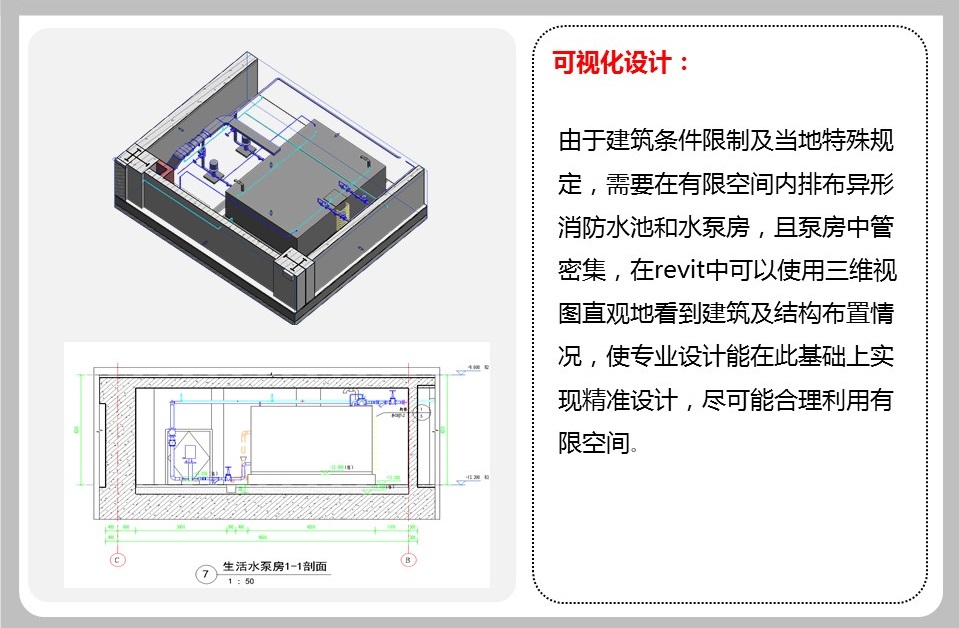

4) 可视化精准设计,合理利用有限空间


盈嘉广场综合体项目

5) BIM管线综合设计
