漳州市歌剧院

时间:

2022-06-23

来源:

项目类型:演艺

项目地点:福建省漳州市

项目规模:9.90万㎡

设计时间:2014 - 2016

竣工时间:2019年09月

设计团队:本土设计研究中心、任庆英工作室

项目概况

本案位于漳州九龙江西溪南岸,与市区建成区隔江相望。规划地上总建筑面积9.90万平米,一期包含剧院、影院及商业空间,二期包含酒店及办公空间。 本案力图保持基地内的地形地貌,水塘、树木等自然景观。各建筑组团均架空于场地之上,通过平台栈道相互连接,最大程度上保留场地上的水塘和树木。

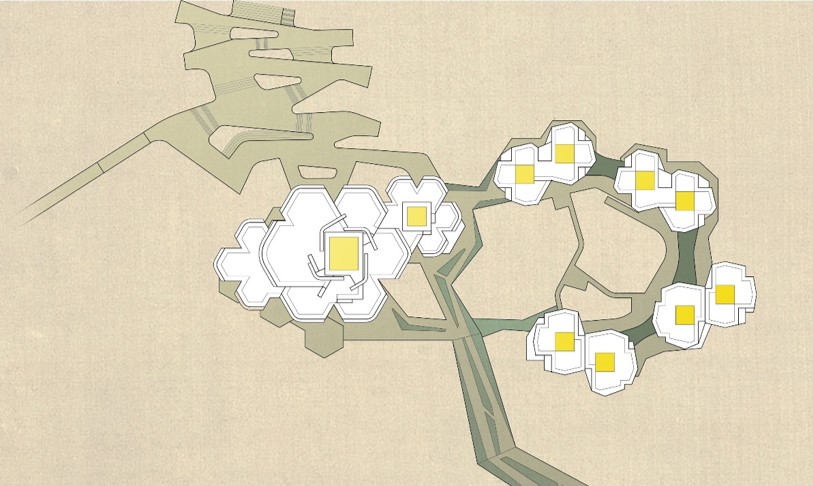

整体形态意向取自漳州市花水仙——大剧院、影院以及酒店和办公组团如朵朵盛开的水仙散落在叶脉状的商业裙房之上。严密的平面排布使内部功能空间与花朵的造型巧妙而有机的结合。

漳州市歌剧院

歌剧院主体地上8层,地下1层。主要功能包括1083座(未包含4个轮椅坐席)大剧院。剧院功能布置在3-5层,地下室布置各种设备及辅助用房。剧院的观众入口、演员入口和货物入口,以及贵宾区入口分别独立设置,互不干扰,同时联系便捷。

电影院地上3层,地下1层。电影院为小型5厅电影院,总座位数为558座。主入口设计在二层,休息厅同层设置。首层及二层均设置面向城市开放的公共空间,自地面层起通过连续的步行系统,环绕剧院主体外侧,经由层层叠错的设有餐饮功能的上部平台直至屋顶层,增加了互动性也强调了剧院功能的参与性,为群众在观看影剧的同时,提供更多休闲娱乐的商业空间,利于剧院和影院的长期运营;另一方面也大大增加了剧场建筑的高度及其标志性。

漳州市歌剧院

项目特色

漳州歌剧院综合体体量较大,功能多样,工艺复杂,且形态呈现不规则,多为曲面及倾斜面,主要结构构件为清水混凝土外露,对设计完成度及各专业间协同配合精度的要求高,而施工图设计周期短(两个半月),为高效并高质量的完成设计本项目在施工图设计阶段采用了BIM技术,全程三维建模,通过可视化的展示充分贯彻主创建筑师的设计意图,有效促进团队沟通。

BIM技术应用

建筑专业BIM使用亮点

参数化设计推动方案比选,设计优化,细部深化:如清水混凝土异型柱、斜柱斜率的推敲及表达,剧院,电影院观众厅座椅排布及视线分析,外部扭转的金属遮阳的纹理,清水混凝土板边的细部推敲等等。建筑专业80%~90%的交付图纸由模型生成,提高了施工图设计表达的一致准确度。

施工图图纸-斜柱定位图

漳州市歌剧院


细部优化-幕墙百叶节点

漳州市歌剧院

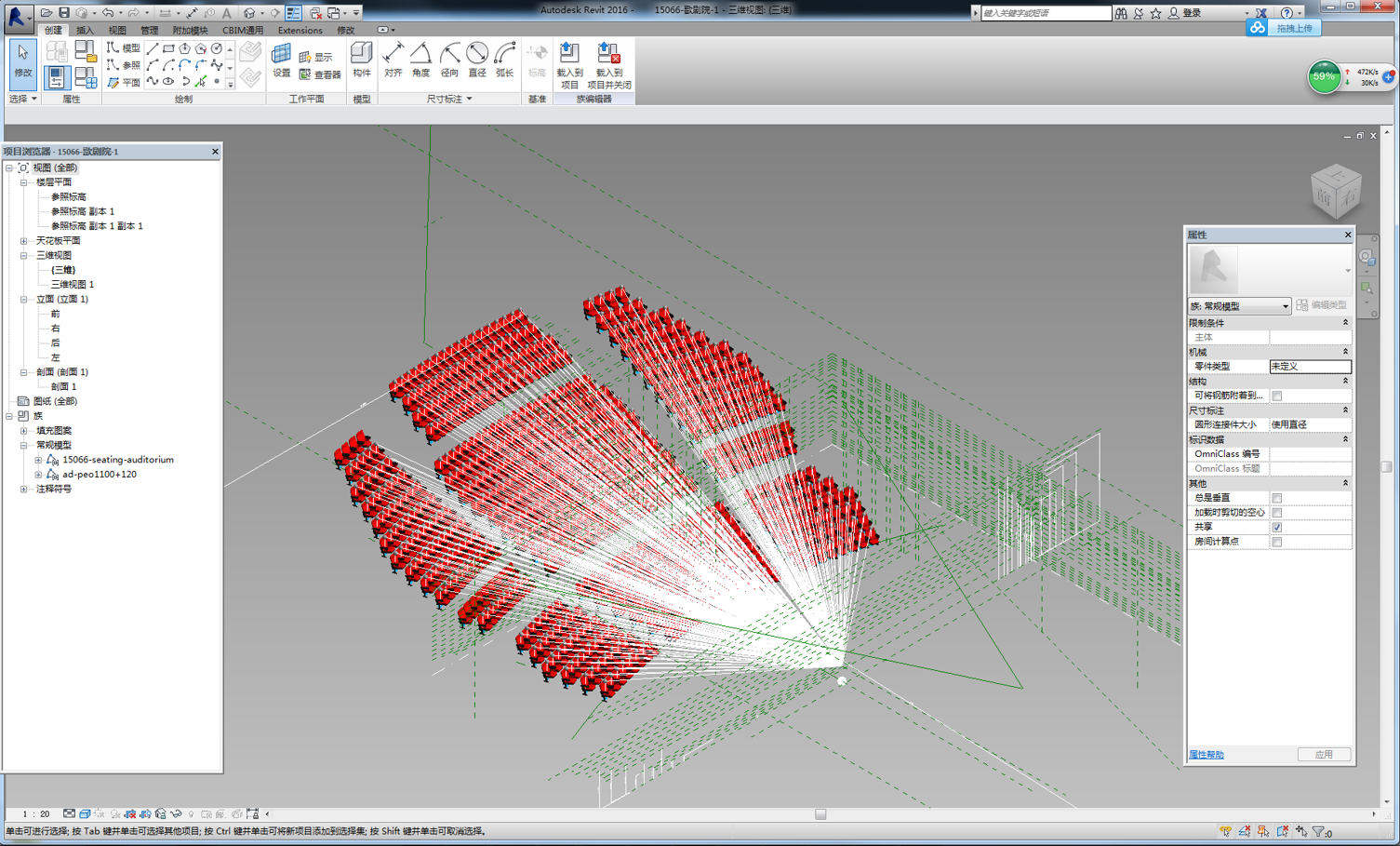

观众厅视线分析参数化建模

漳州市歌剧院


结构结构专业BIM使用亮点

计算模型与建筑Revit模型对比

漳州市歌剧院

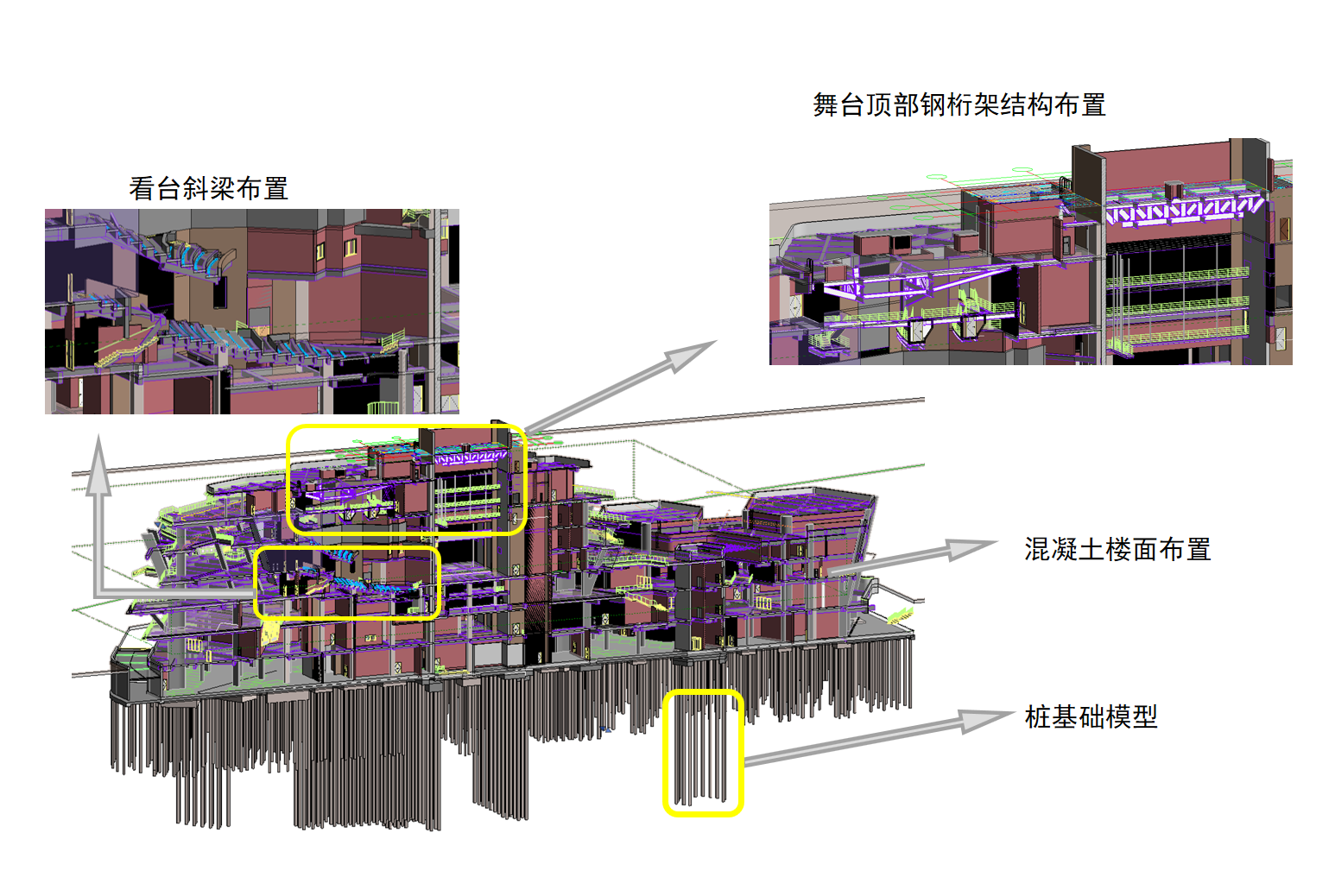

结构关键部位

漳州市歌剧院

漳州市歌剧院


结构Revit模型与建筑Revit模型对比

漳州市歌剧院

机电专业BIM应用亮点

建模过程遵循以下原则: 专业分工,划定范围;协同工作,即时配合

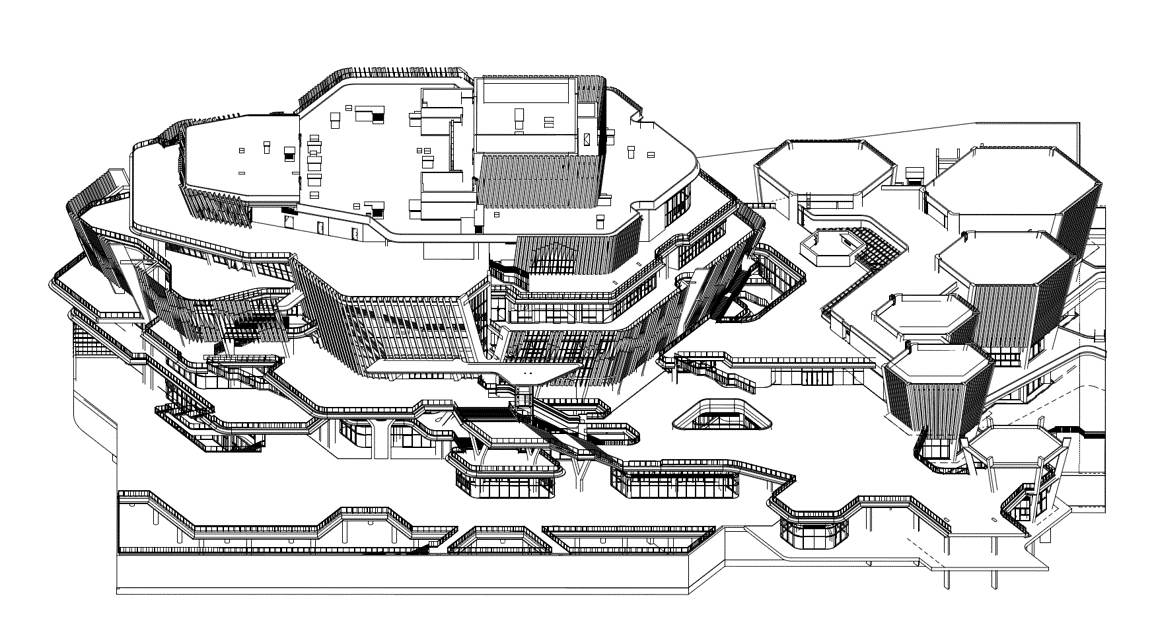

水暖电在同一模型上协同建模



漳州市歌剧院

漳州市歌剧院

漳州市歌剧院

漳州市歌剧院

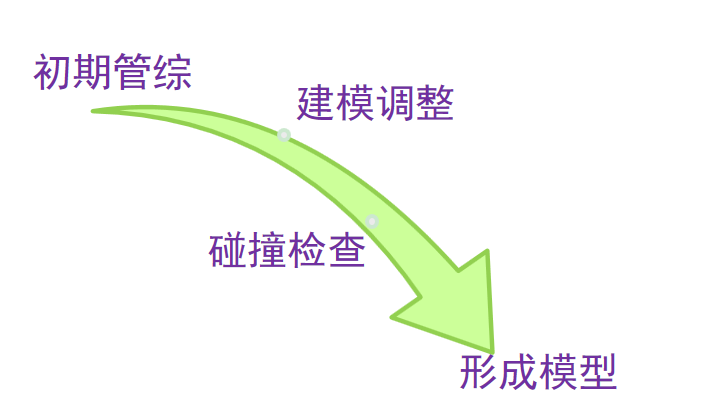

指导管综

1) 前期管综,避免大量碰撞

2) 中期协调建模实时查看、调整冲突位置

3) 后期碰撞检查,完善模型



漳州市歌剧院

漳州市歌剧院

全专业合模

漳州市歌剧院

漳州市歌剧院


碰撞检查

碰撞检查是三维协同设计中的一个重要环节,各专业可以实时共享各自的设计信息,从而支管的反应各个专业间的碰撞情况,为设计的修改和完善提供方便



漳州市歌剧院

漳州市歌剧院



BIM项目应用总结

1)可视化:三维设计表达直观、位置明确,有利于专业间协同设计。

2)精确的材料统计:可根据精细度要求提供相应精度的材料设备表,为整个项目建设过程中的预算、采购和施工管理等环节提供数据支持。

3)信息、参数的传递:传统二维设计中,机电设计设需要对其他专业的设计条件进行多次接受和核对,工作十分反锁。而在BIM设计中信息的实时更新解决了大量专业互提资料不及时和不准确的问题,确保了信息的及时性和准确性。

漳州市歌剧院

本项目具有一定规模,在前期对建模进行了总体规划,包括确定建模的详细程度,人员分工,模型拆分方式,命名规范,建模规则等,以确保多人在同一中心文件上协同工作的统一完整性。 由于本设计的独特造型,众多构件皆无成例,需特殊创建,在设计完成后也丰富了三维构件库。
