首钢二型材厂房改造项目

时间:

2022-06-23

来源:

项目类型:办公建筑、厂房改造

项目地点:北京市

项目规模:17万㎡

设计时间:2013 - 2015

竣工时间:2017年05月

设计团队:中国建筑设计设计研究院有限公司 一合中心、BIM设计研究中心

项目概况

首钢二型材厂房改造项目,石景山区2014年十大重点项目,石景山区互联网金融产业基地之一和首钢厂区更新的重要组成部分。前期设计方案已完成,土建施工图设计,相关景观、室内、幕墙等深化正同步展开。

项目特色

厂房改造项目原始模型复杂

空间结构形式特别

材料、构件形式特别

管线布置复杂

BIM技术应用

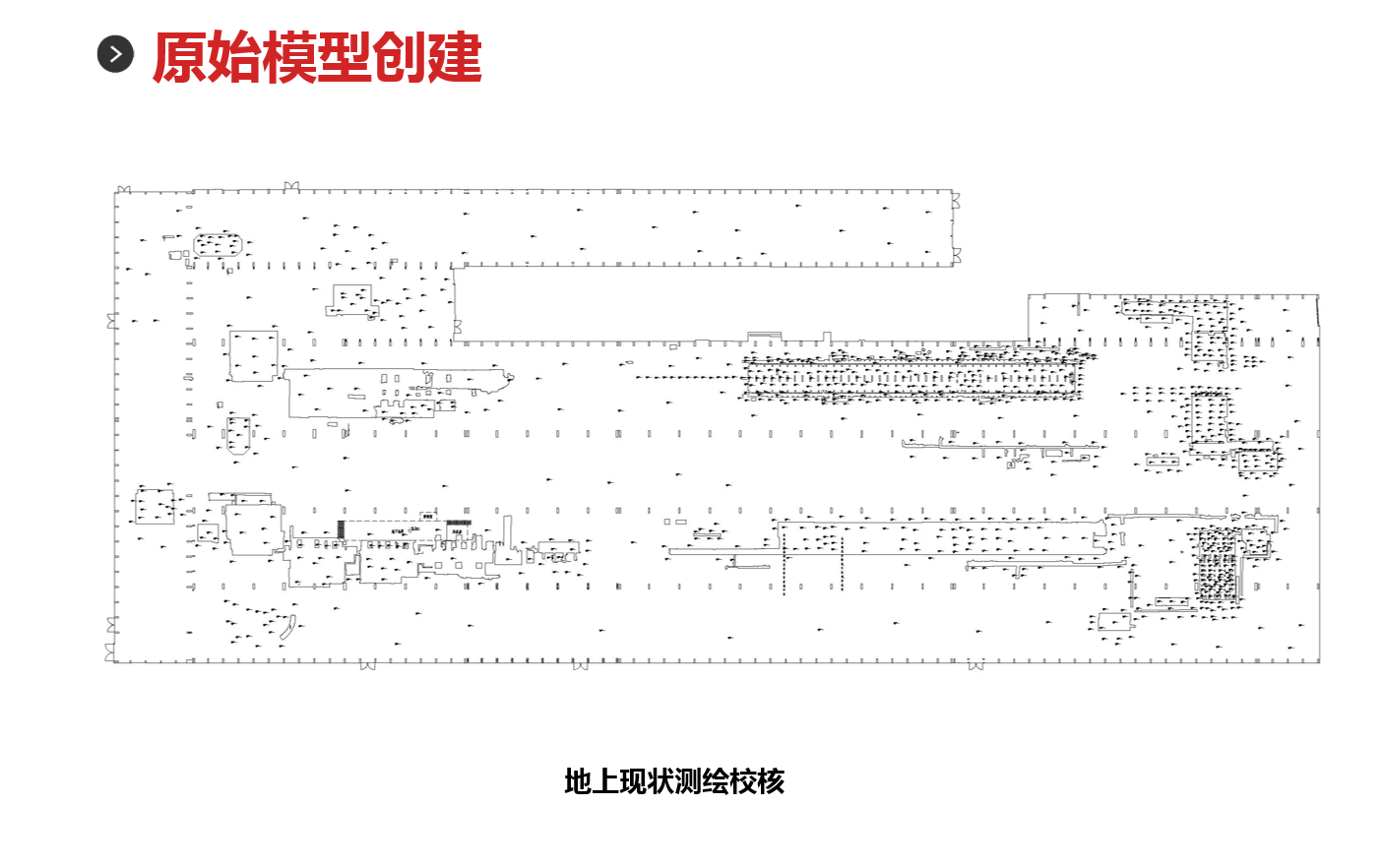

原始模型创建

首钢二型材厂房改造项目

首钢二型材厂房改造项目

首钢二型材厂房改造项目

首钢二型材厂房改造项目

首钢二型材厂房改造项目

首钢二型材厂房改造项目

首钢二型材厂房改造项目

首钢二型材厂房改造项目

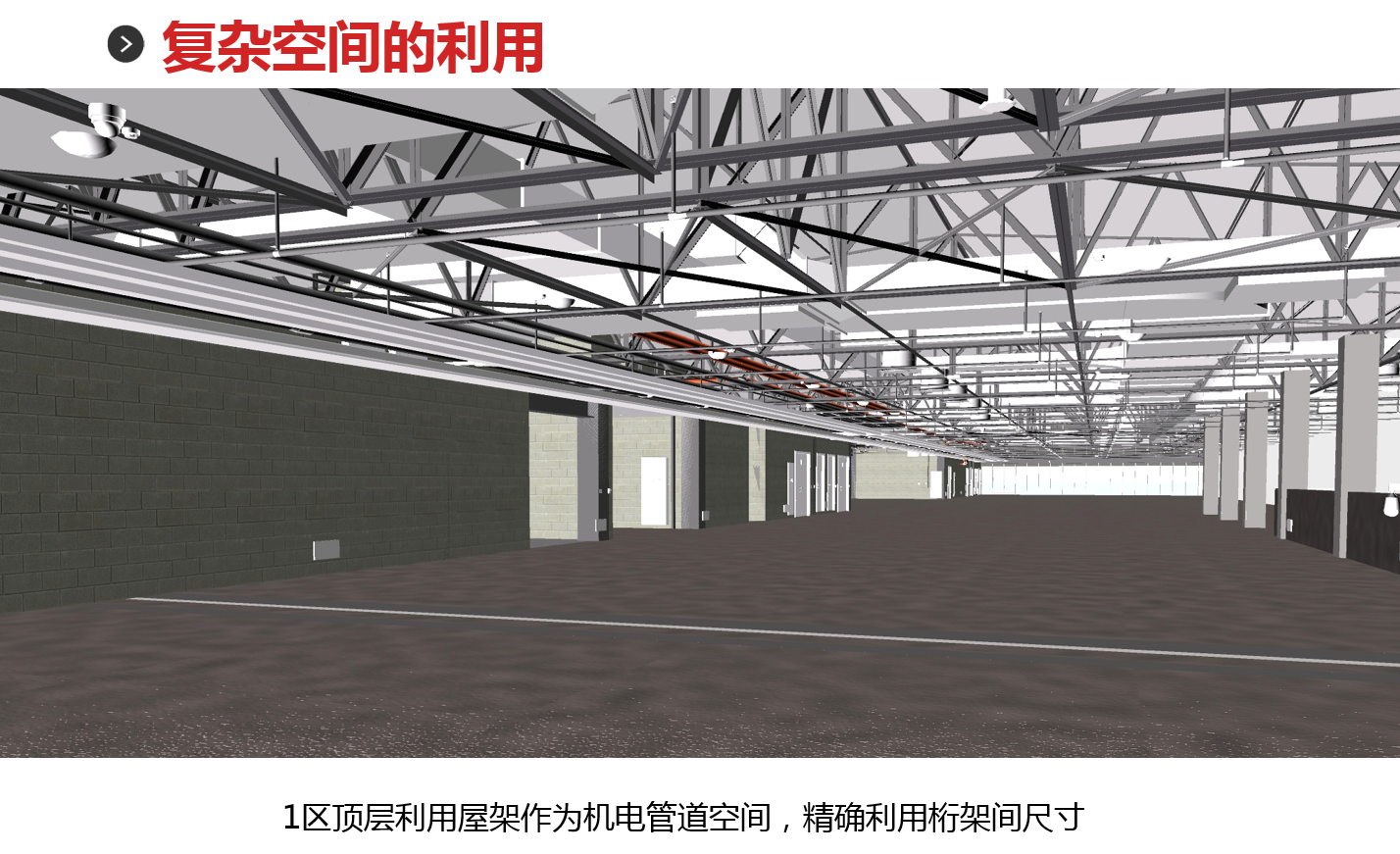

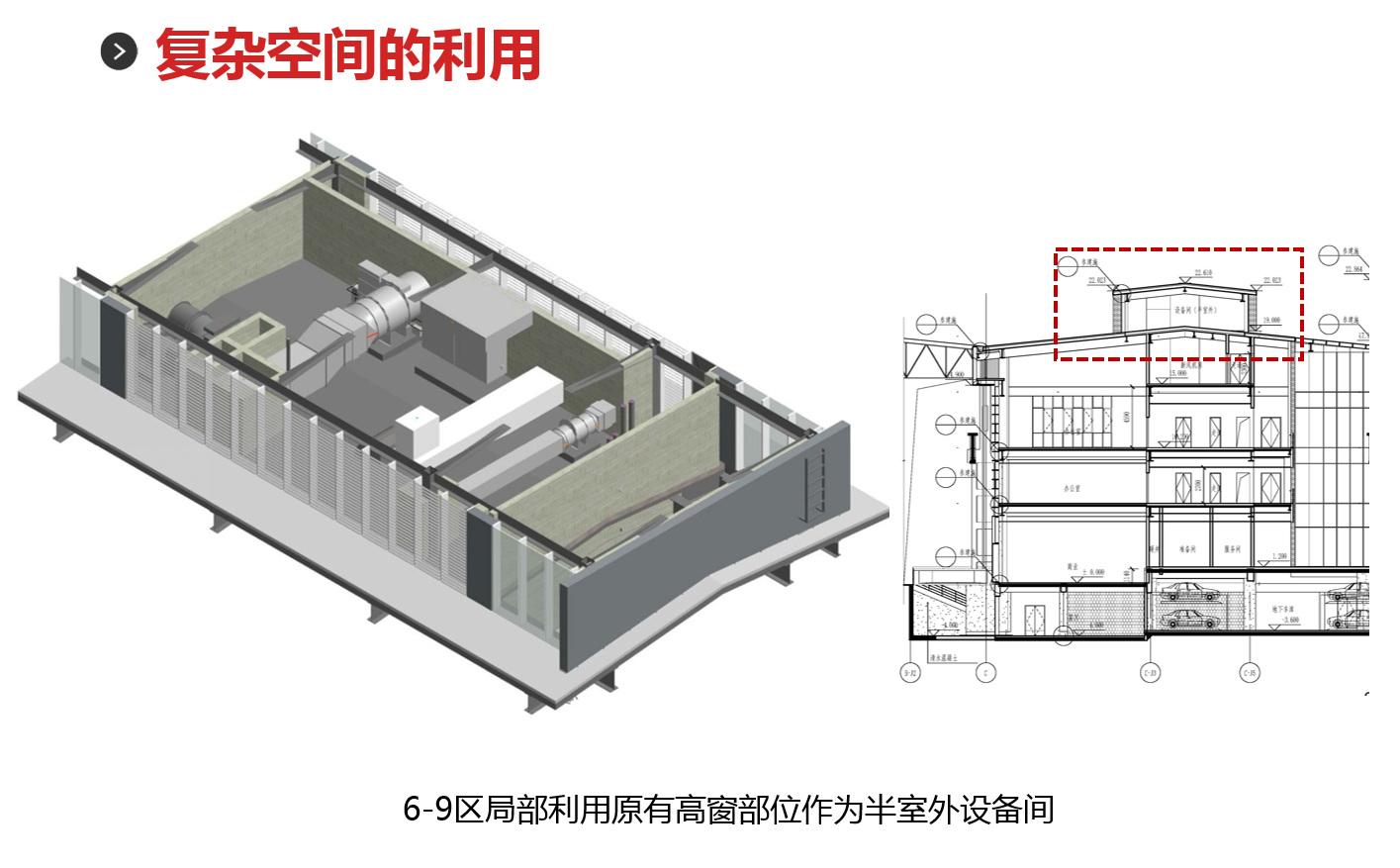

复杂空间的利用

首钢二型材厂房改造项目

首钢二型材厂房改造项目

首钢二型材厂房改造项目

首钢二型材厂房改造项目

首钢二型材厂房改造项目

首钢二型材厂房改造项目

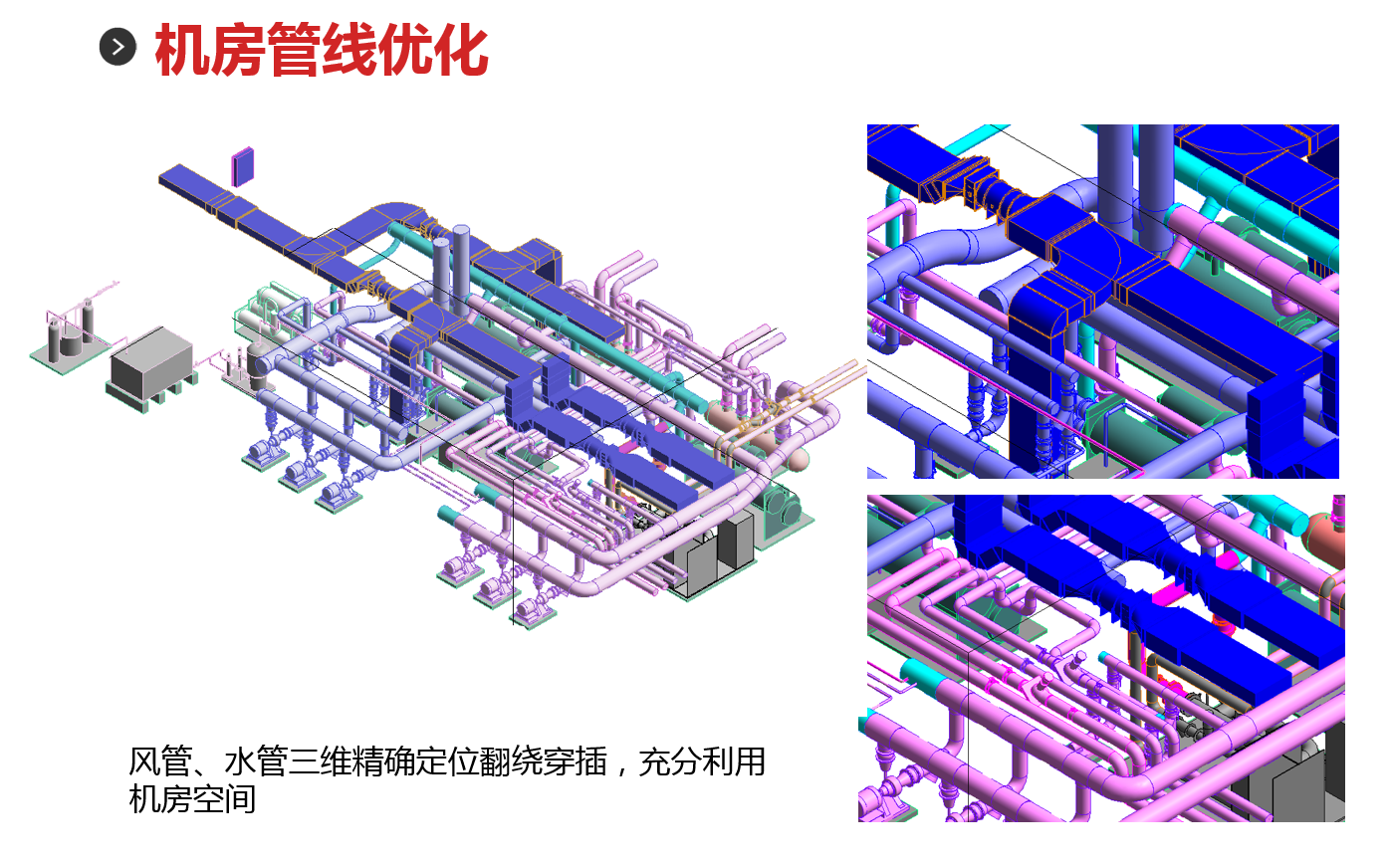

机房管线优化

首钢二型材厂房改造项目

首钢二型材厂房改造项目

首钢二型材厂房改造项目

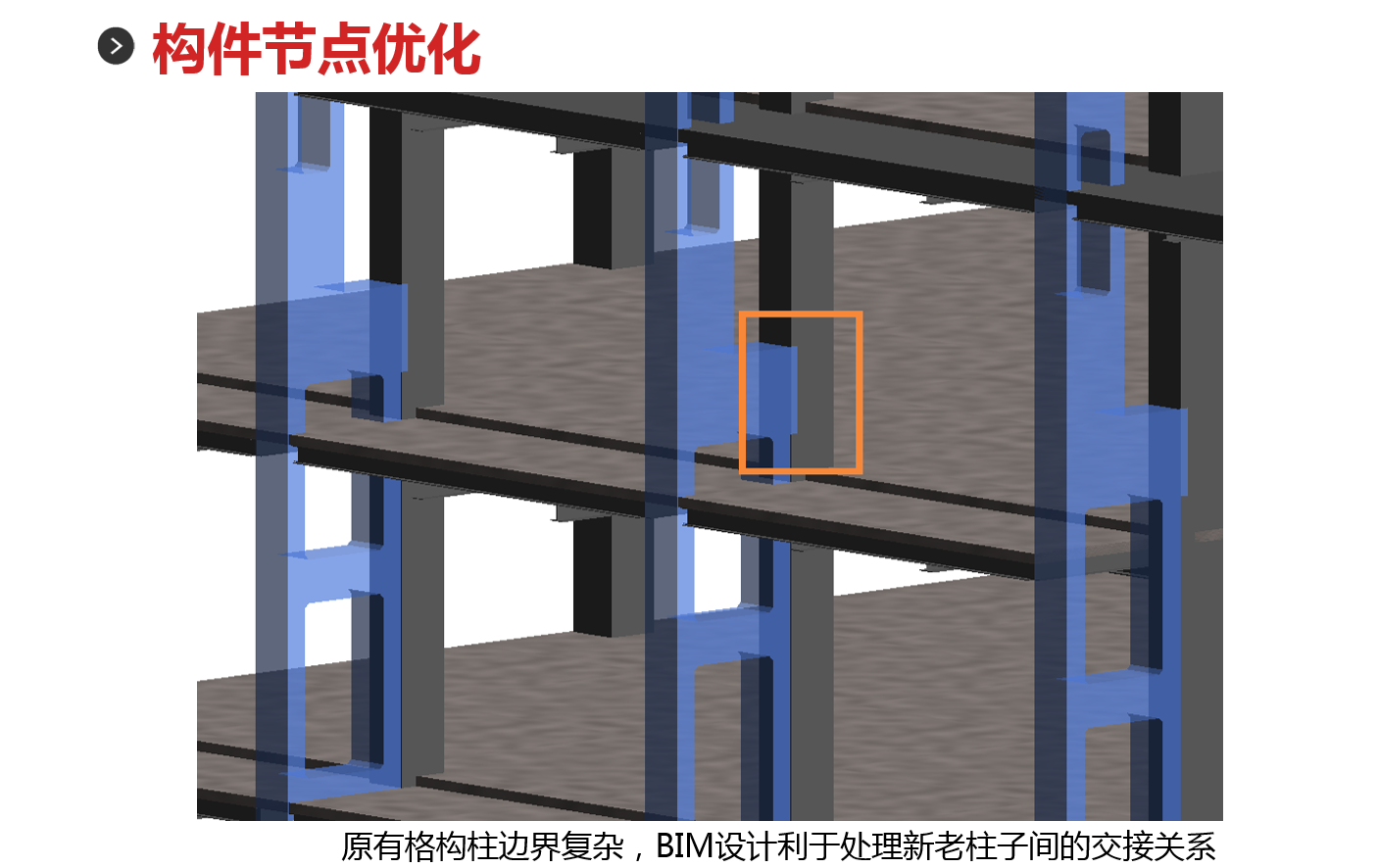

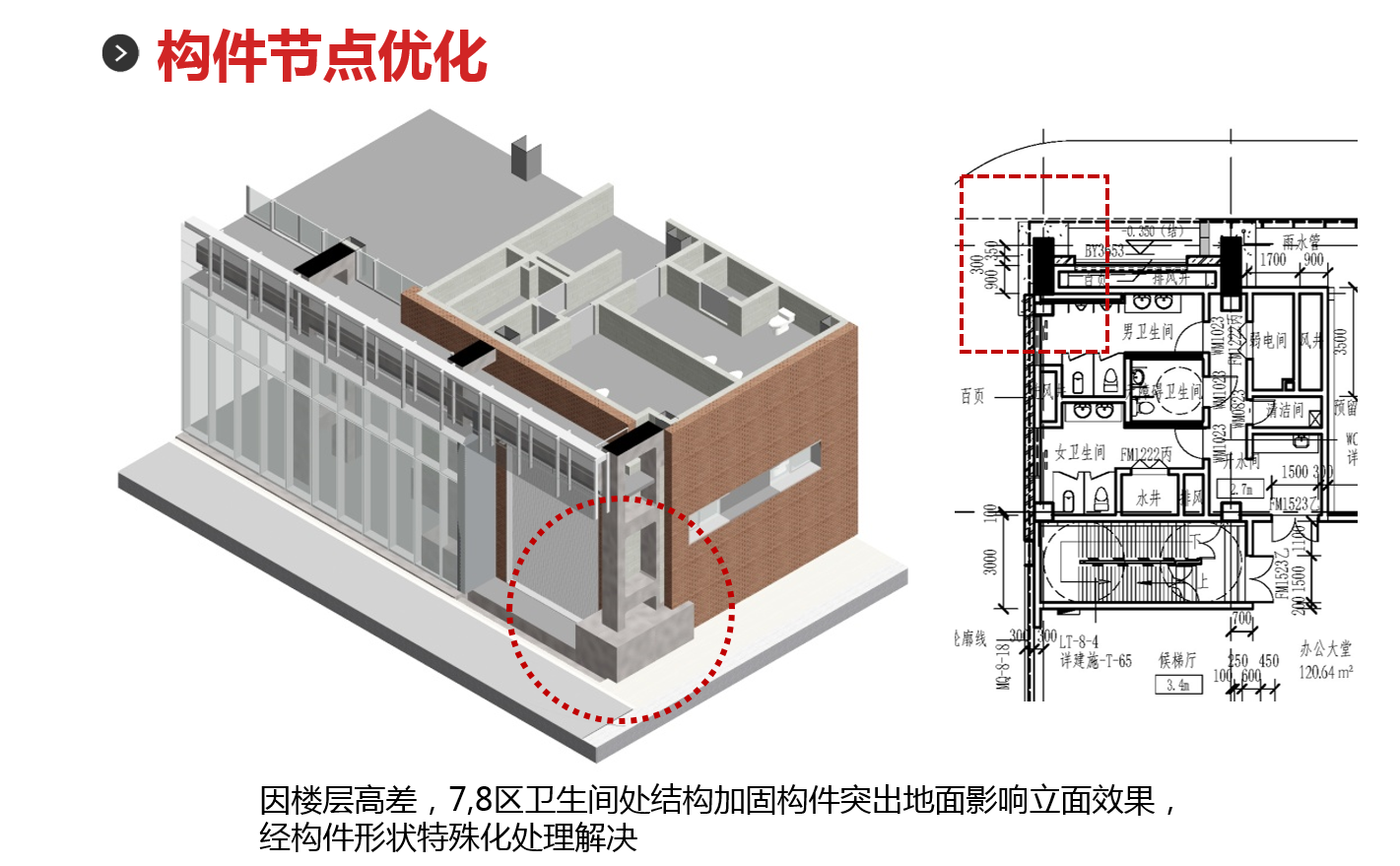

构件节点优化

首钢二型材厂房改造项目

首钢二型材厂房改造项目

首钢二型材厂房改造项目

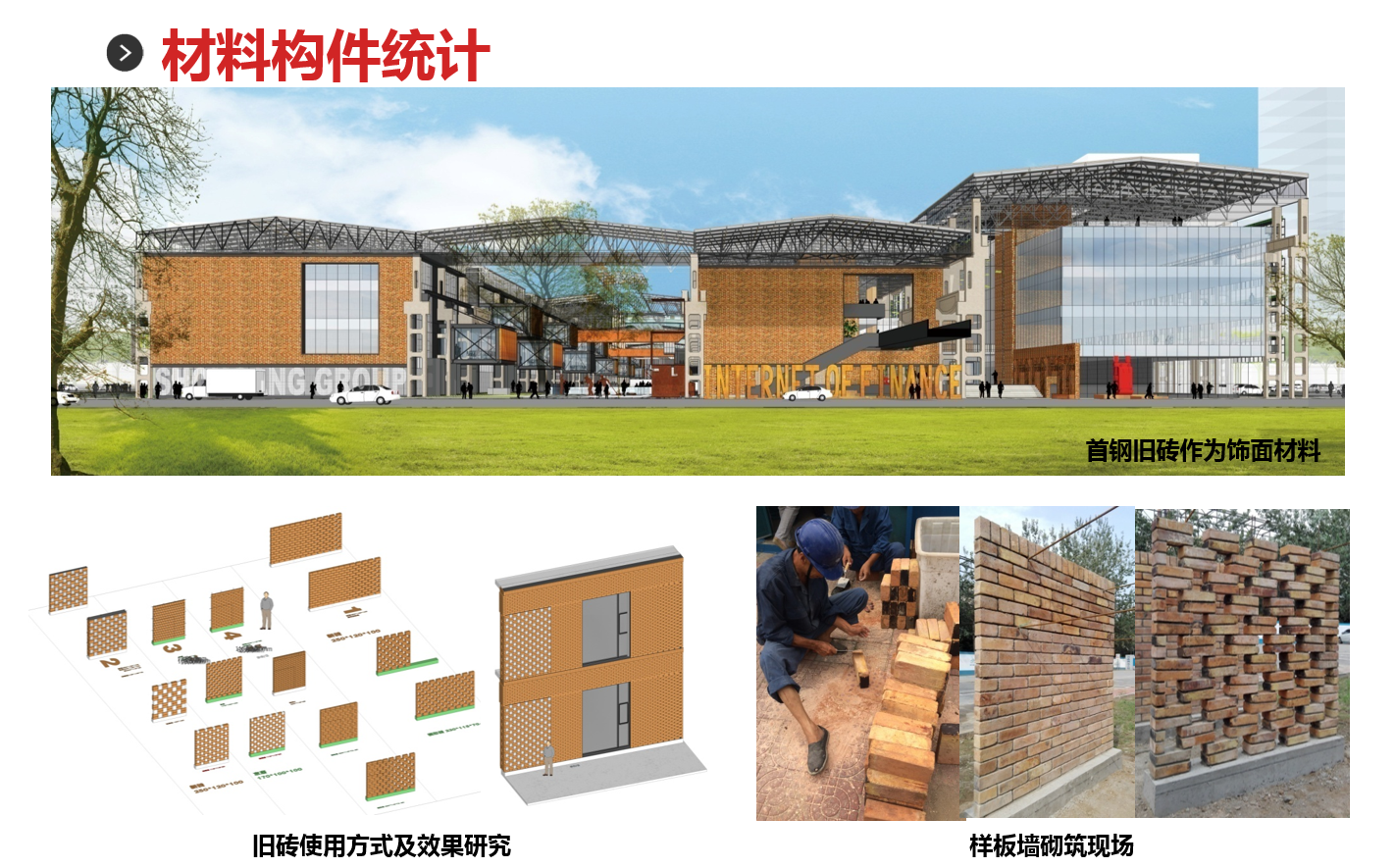

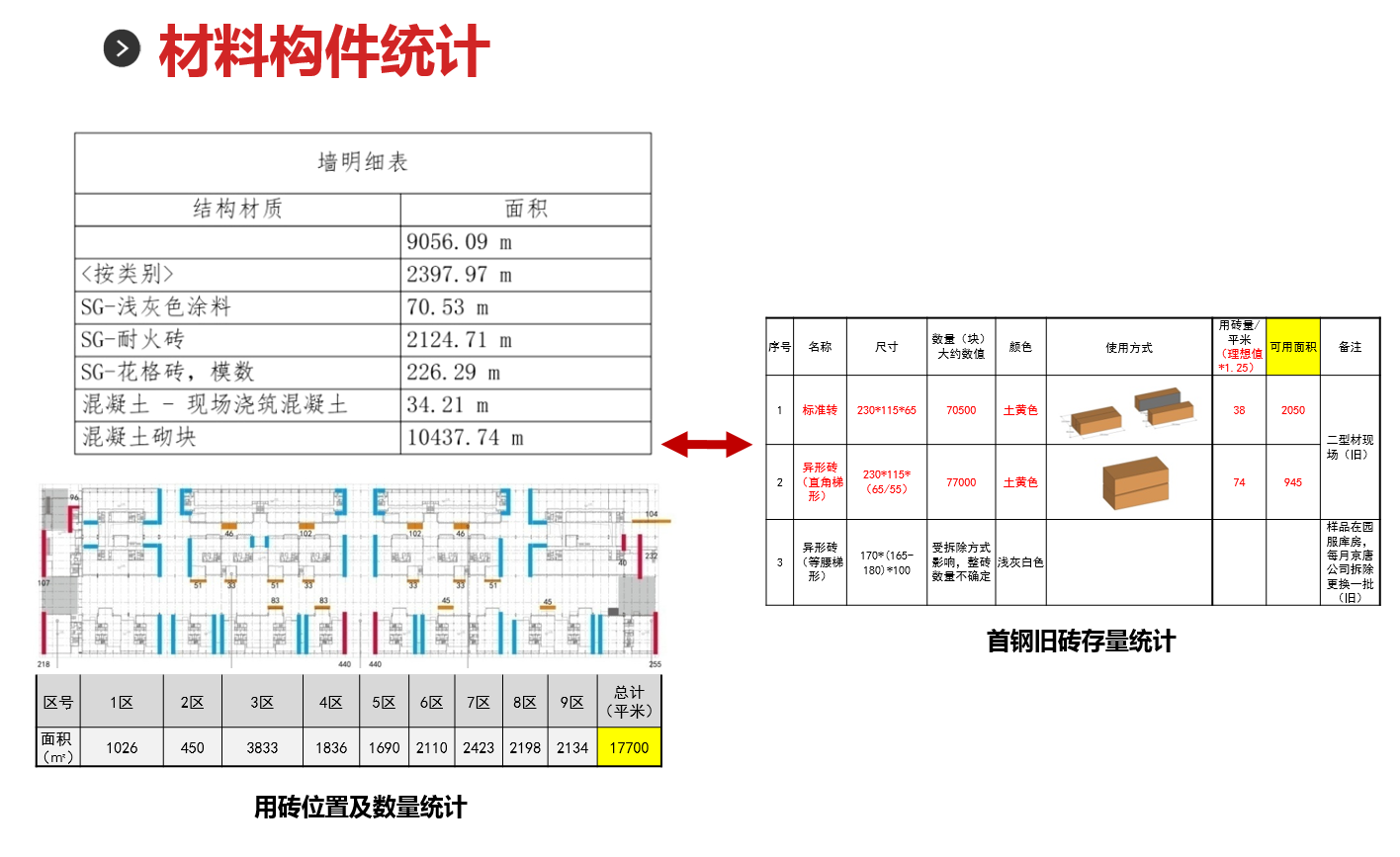

材料构件统计

首钢二型材厂房改造项目

首钢二型材厂房改造项目


BIM项目应用总结

1) 应对现有厂房复杂的现状与BIM设计,格构柱、鱼腹梁、屋架、斜撑、基础等

2) BIM精细化设计:

充分利用高窗空间作为设备间及出屋面

BIM直观分析各种出挑区域的幕墙节点做法

保留屋架办公净高及构造节点分析

3) BIM辅助保留材料和经济专业核算:保留构件、利用废弃的耐火砖、多种类幕墙列表等

4) 全专业BIM施工图图纸
